CAD看图制作是一款专为移动端打造的轻量级CAD图纸处理工具，打开手机就能快速查看AutoCAD各版本DWG、DXF图纸，也支持PDF与图片导入。软件将看图、测量、标注、改图、导出五大能力整合在同一个界面里，双指缩放、多图同屏对照、图层颜色与锁定一键切换，长按屏幕即可精确取点量长度、面积、角度和弧长。现场发现问题时，文字、引线、拍照、录像、录音、云线都能随手标注，标错还能撤销，原始图纸文件不受影响。所有图纸都在本机解析处理，不上传服务器，保密性更让人放心。施工员、造价员、监理和设计师在工地看图纸、现场量尺寸、审图写批注、转PDF转发，都能用它轻松搞定。

CAD看图制作安卓版手机CAD图纸工具界面预览图

CAD看图制作怎么打开DWG图纸不乱码

1.先在手机应用商店或本站下载安装CAD看图制作，首次启动时按提示授予存储读取权限，否则无法扫描到本地图纸文件。

2.进入首页后点击“打开图纸”，在文件列表中找到微信、QQ或浏览器下载的DWG文件，也可以从手机文件夹中逐层定位。

3.软件会自动识别图纸版本并匹配内置字体库，遇到特殊字体缺失时会用相近字体替代显示，避免文字变成问号或乱码。

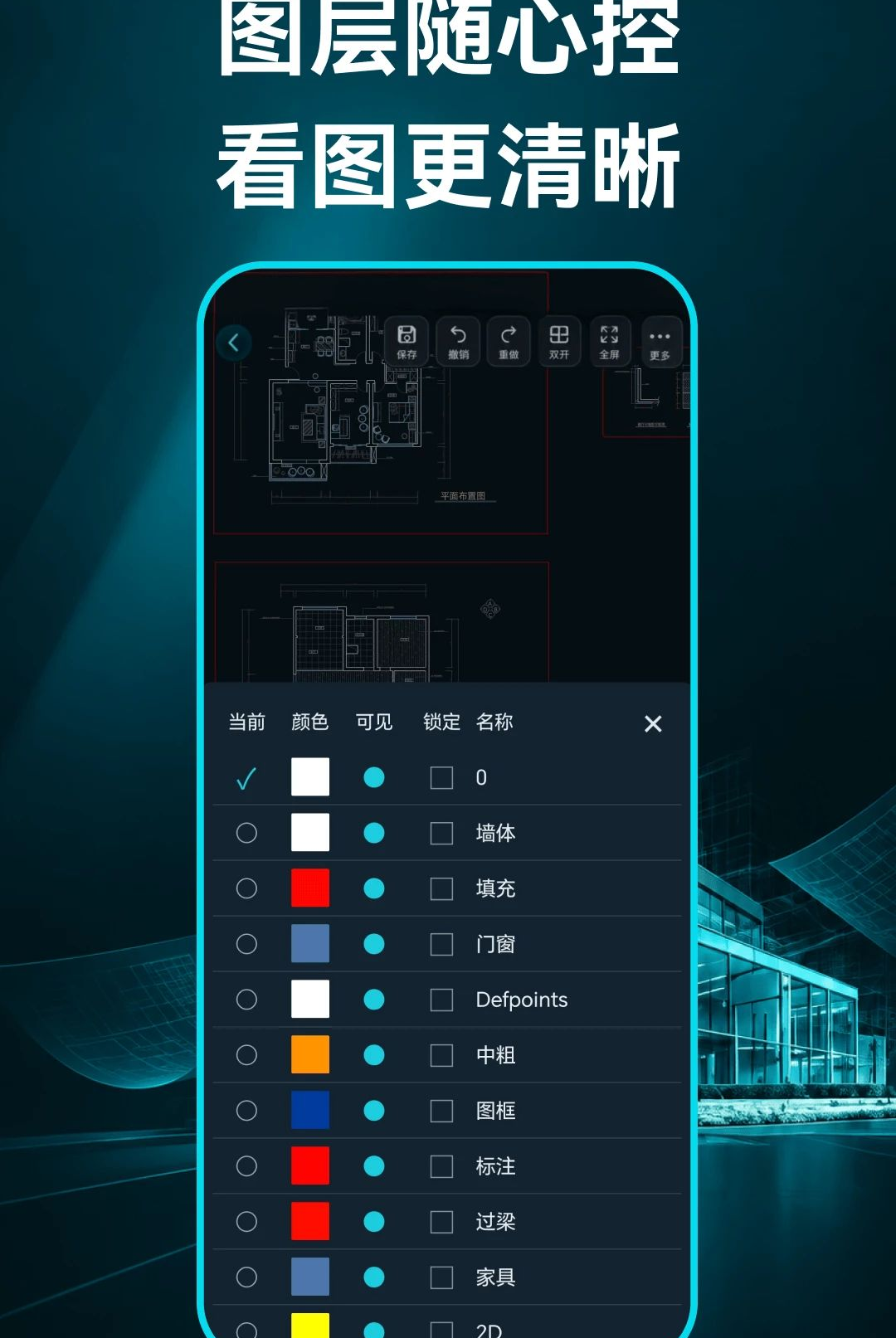

4.图纸加载完成后双指捏合缩放、单指拖动平移，点击图层按钮可以单独关闭某个图层的显示，方便聚焦查看结构线条。

5.若打开后提示文件损坏，先确认原文件在电脑端能否正常打开，再尝试用软件内的格式转换功能另存一份DXF后重新载入。

6.多张图纸需要对照时使用多图同屏功能，左右分屏查看平面图与节点大样图，图层颜色和锁定状态可以分别独立控制。

CAD看图制作测量尺寸准确吗怎么取点

1.打开图纸后点击底部测量工具，选择长度、面积、角度、弧长或坐标模式，界面会出现十字光标与放大镜辅助定位。

2.长按屏幕不放可以激活精确取点，放大镜会实时显示当前位置的坐标数值，松开手指即完成第一个点的拾取。

3.依次点击需要测量的端点，软件自动连接并显示实时长度，测量面积时沿轮廓逐点圈选，闭合后立即给出平方米或平方毫米结果。

4.测量角度需要依次点选角的起点、顶点和终点，弧长测量则选取弧线两端与弧上一点，坐标模式直接读取点位的X、Y数值。

5.测量结果会以浮动标签形式留在图纸上，可以拖动调整位置，点击标签可复制数值或一键清除，避免多次测量后画面杂乱。

6.需要注意图纸本身的单位设置，若原图以毫米绘制，测量结果默认也是毫米，可在设置中切换显示单位后再读数。

CAD看图制作标注批注怎么用不改变原图

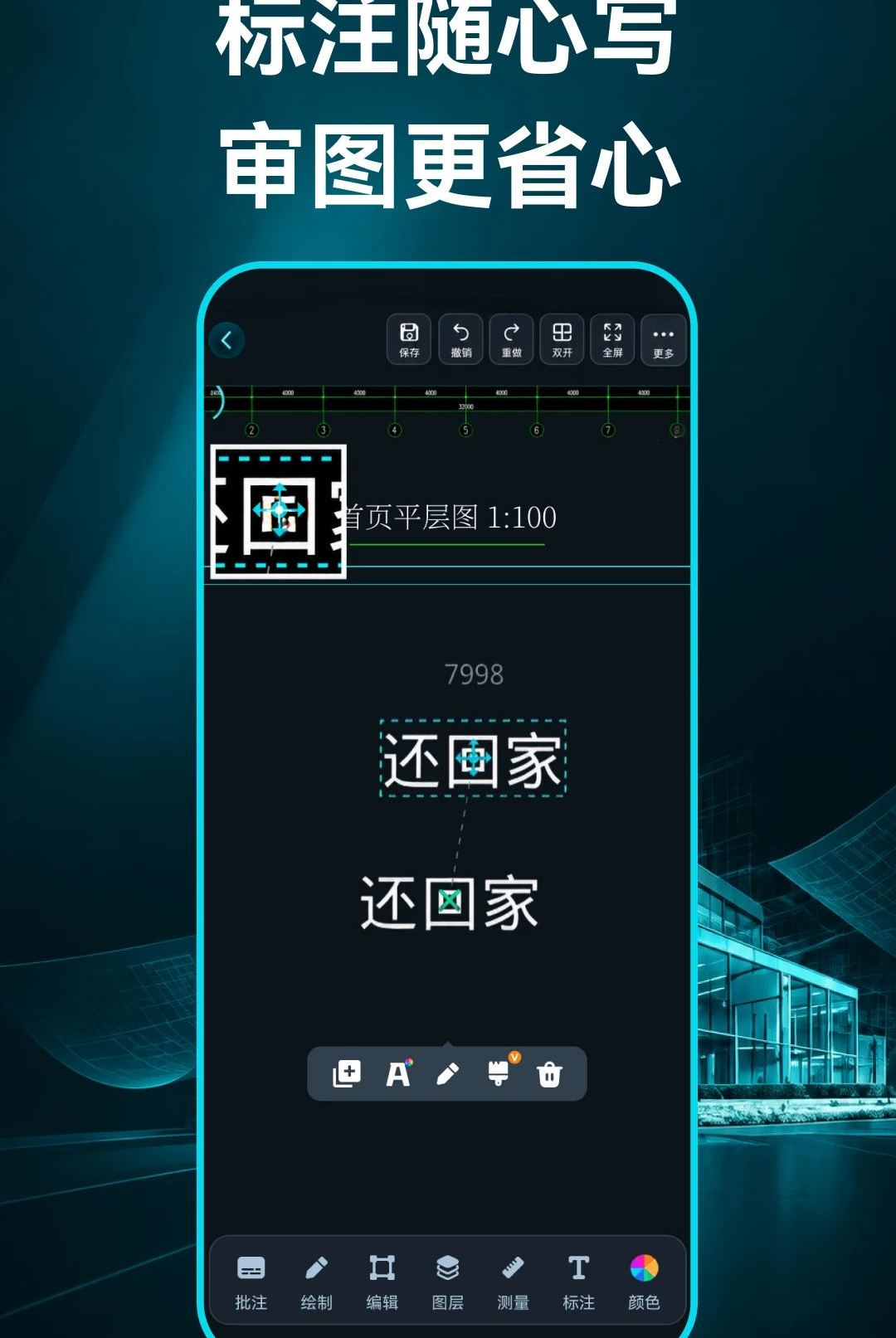

1.在图纸界面点击标注按钮，展开文字、引线、拍照、录像、录音、云线等多种批注工具，按现场需要选择合适方式。

2.文字标注点击目标位置后直接输入内容，引线标注先点引出点再点落点，云线则框选问题区域自动生成波浪线圈注。

3.拍照和录像批注会调用手机摄像头，把现场实景与图纸位置关联起来，录音批注适合口述问题描述，方便回办公室整理。

4.所有批注都叠加在独立图层上，原始图纸线条不会被修改，标错时点击撤销按钮即可回退上一步操作。

5.批注完成后可以整体隐藏或显示，导出PDF时选择是否附带批注内容，原始DWG文件始终保持打开时的状态不变。

6.多人协作场景下把带批注的PDF转发给同事，对方无需安装CAD软件也能看清问题位置和文字说明。

CAD看图制作导出PDF和图片清晰度怎么设置

1.图纸查看或批注完成后点击导出按钮，在弹出的选项中选择转PDF、转高清图片或另存DWG/DXF三种输出方式。

2.转PDF时可以勾选是否包含批注图层，页面尺寸支持按图纸原始比例或自适应A4纸张，适合直接打印或微信转发。

3.转图片提供标清、高清、超清多档分辨率，图纸线条密集时建议选超清档，导出后放大查看不会出现锯齿模糊。

4.另存DWG/DXF会保留你在软件内做的图元修改，原文件不受影响，相当于生成一份副本，方便带回电脑端继续深化。

5.导出路径默认保存在手机存储的软件专用文件夹，也可以在导出前手动指定到相册或文档目录，便于快速查找。

6.批量导出多张图纸时注意手机剩余空间，超清图片单张体积较大，建议分批操作避免中途失败。

CAD看图制作软件功能亮点一览

功能模块	具体能力	使用场景
快速看图	双指缩放、多图同屏、图层颜色可见锁定控制	工地对照平面图与节点图
精准测量	长度、面积、角度、弧长、坐标，长按精确取点	现场复核尺寸与工程量
图纸标注	文字、引线、拍照、录像、录音、云线，可撤销	审图写批注、问题记录
图元编辑	画直线圆矩形，移动缩放旋转镜像删除，改颜色线型	现场临时改图与示意
格式导出	转PDF、转高清图片、另存DWG/DXF	转发甲方或回传电脑
本机处理	图纸不上传服务器，本地解析渲染	涉密图纸安全查看

CAD看图制作安卓版功能界面截图

CAD看图制作适合哪些人用

1.施工员在工地现场打开手机就能对照图纸核对梁柱位置，配合测量工具快速复核轴线尺寸，不用再抱着打印蓝图跑上跑下。

2.造价员用面积测量功能沿房间轮廓圈选，直接读取平方米数据，配合坐标取点核算工程量，减少手工计算的误差。

3.监理审图时用云线和文字批注圈出问题部位，拍照录像关联现场实景，导出带批注的PDF发给施工方整改，留痕清晰。

4.设计师外出量房时导入PDF户型图，现场标注拆改位置和尺寸，回办公室另存DWG继续深化，衔接顺畅。

5.需要把图纸转发给不装CAD的同事或客户时，一键转成高清图片或PDF，微信直接发送，对方打开就能看。

6.涉及保密要求的项目图纸全程在本机解析处理，不上传云端，减少图纸外泄风险。

CAD看图制作常见问题解答

1.问：打开图纸提示字体缺失怎么办？答：软件会自动用相近字体替代显示，也可在设置中手动指定字体映射，基本不影响阅读。

2.问：测量结果和电脑端不一致？答：先检查图纸单位设置是否一致，再确认取点是否落在图元端点上，长按放大镜取点可提高精度。

3.问：批注会不会改坏原图？答：批注在独立图层叠加，撤销可回退，原始文件不受影响，导出时还可选择是否附带批注。

4.问：图纸会不会被上传？答：所有解析处理均在手机本地完成，不上传服务器，保密性有保障。

5.问：支持哪些格式？答：可打开AutoCAD各版本DWG、DXF，也支持PDF和图片导入，导出支持PDF、高清图片、DWG/DXF。
