AutoCAD Electrical 2025电气版中文版是一款面向电气控制设计师的专业制图软件，它基于AutoCAD平台深度定制，内置超过65万个电气符号和标准库，能够快速完成电气原理图、面板布局图、报表清单等设计任务。软件支持自动导线编号、元件标签、实时错误检查，并可与PLC模块、Inventor等工具无缝协作，大幅提升电气图纸的绘制效率与准确性。无论是工业控制系统还是建筑电气设计，这款软件都能提供从原理到制造的一体化解决方案，帮助工程师轻松应对复杂项目。

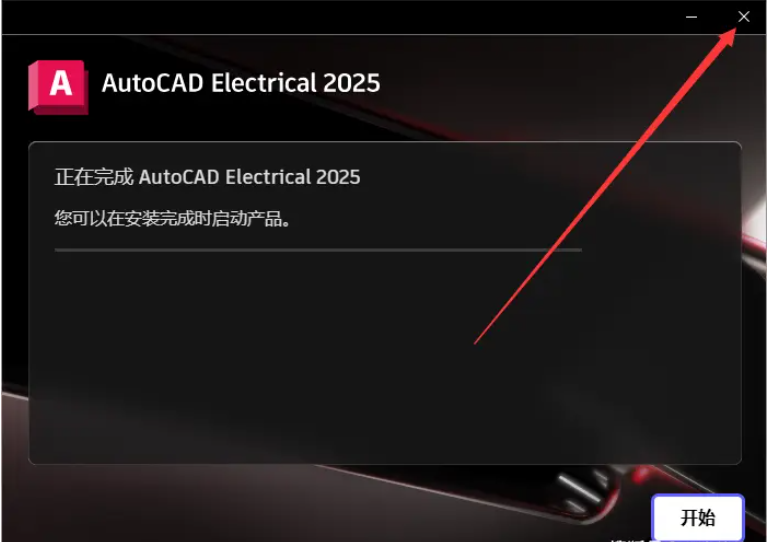

AutoCAD Electrical 2025电气版中文版电气设计软件功能界面

AutoCAD Electrical 2025电气版中文版如何高效绘制电气原理图？

1. 新建项目：启动软件后，点击“项目”菜单下的“新建项目”，设置项目名称、存储路径及电气标准（如IEC或GB），并选择图纸类型。

2. 插入符号：在“原理图”选项卡中，从符号库中选择所需的继电器、接触器、断路器、电机等元件，拖拽至绘图区。

3. 自动连线：使用“导线”工具，鼠标点击元件引脚即可自动生成导线，软件会自动添加导线编号和连接点。

4. 编辑属性：双击元件，在弹出的属性对话框中设置完整的元件标签、制造商、目录号等参数，便于后续生成报表。

5. 实时校验：绘制过程中，软件会自动检测短路、断路、重复编号等错误，并在“错误检查”面板中列出问题项。

6. 保存与输出：完成图纸后，使用“项目保存”功能，并可通过“发布”输出为PDF或DWG格式，方便共享打印。

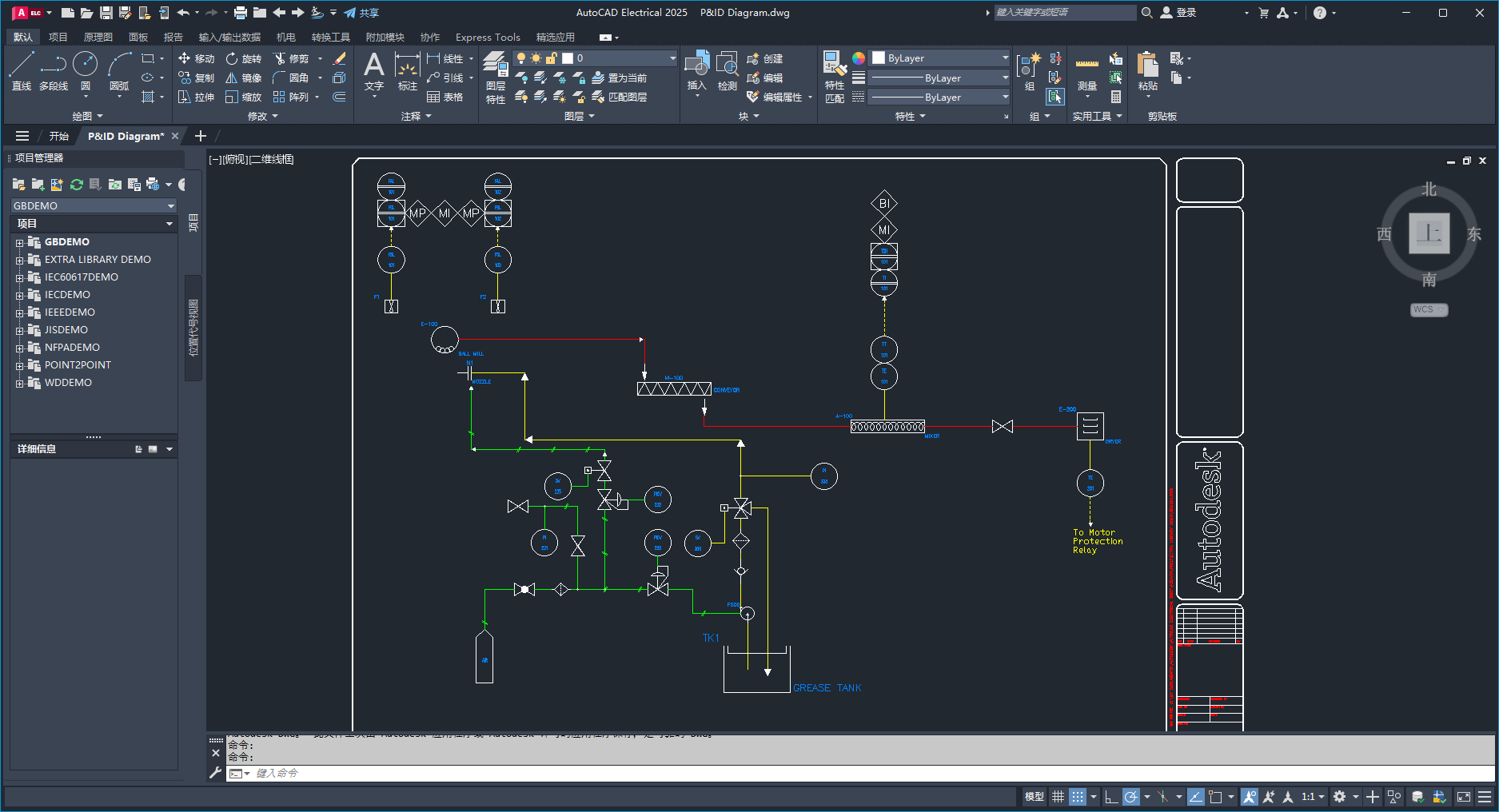

AutoCAD Electrical 2025电气版中文版绘制原理图操作步骤

AutoCAD Electrical 2025电气版中文版有哪些实用技巧能提升设计效率？

1. 使用“元件列表”快速定位：在“项目”面板中展开“元件列表”，按类型、位置或制造商筛选，双击即可跳转至对应元件位置。

2. 善用“复制/移动”功能：框选需要复制的回路，使用“复制到”命令，可同时保留导线编号和元件标签，避免重复编号。

3. 自定义符号：如果标准库中没有所需符号，可调用“符号生成器”将AutoCAD块转换为电气符号，并添加到自定义库。

4. 利用“PLC I/O”模块：软件内置主流PLC型号（如西门子、三菱、AB），可直接拖拽I/O模块并自动生成接线图。

5. 批量修改：使用“全局编辑”功能，可一次性修改所有相同元件的属性，例如统一更新制造商代码。

6. 快捷键配置：在“选项”中自定义常用命令的快捷键，例如将“插入导线”设为Ctrl+W，减少鼠标点击次数。

AutoCAD Electrical 2025电气版中文版设计技巧效率提升

AutoCAD Electrical 2025电气版中文版如何实现与PLC和Inventor的协同工作？

1. 导出PLC数据：在“PLC”选项卡中，选择“PLC I/O管理器”，导入PLC配置文件（.xls或.csv），软件自动生成I/O模块和地址。

2. 生成PLC接线图：点击“生成PLC接线图”，选择需要连接的输入/输出点，软件自动绘制导线并分配端子号。

3. 与Inventor联动：在Inventor中安装“AutoCAD Electrical 连接器”插件，可在3D模型中放置电气元件，并关联2D原理图的信号。

4. 更新同步：修改2D原理图后，使用“更新”命令将变更推送至Inventor模型，确保机电数据一致。

5. 数据交换格式：支持导出XML、CSV格式，方便与ERP、PDM等系统集成，实现设计到制造的数字化流转。

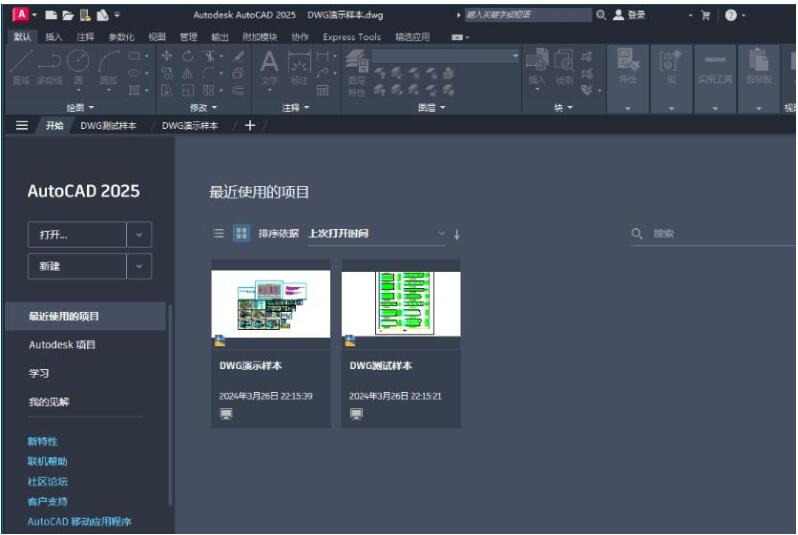

AutoCAD Electrical 2025电气版中文版 PLC Inventor 协同设计

AutoCAD Electrical 2025电气版中文版如何生成和自定义各类电气报表？

1. 自动生成报表：在“报告”选项卡中，选择“报表生成器”，勾选需要生成的报表类型（如元件清单、导线列表、端子连接图）。

2. 设置报表格式：在“报表设置”对话框中，自定义表格样式、字段顺序、排序方式，并选择输出格式（Excel、CSV、PDF）。

3. 修改报表模板：打开“报表模板”编辑器，可调整列宽、字体、颜色，并添加公司Logo作为页眉。

4. 实时更新：当图纸发生变更时，点击“刷新报告”，报表内容自动更新，无需手动修改。

5. 导出至Excel：生成的报表可直接导出为Excel文件，便于后续编辑或作为采购清单使用。

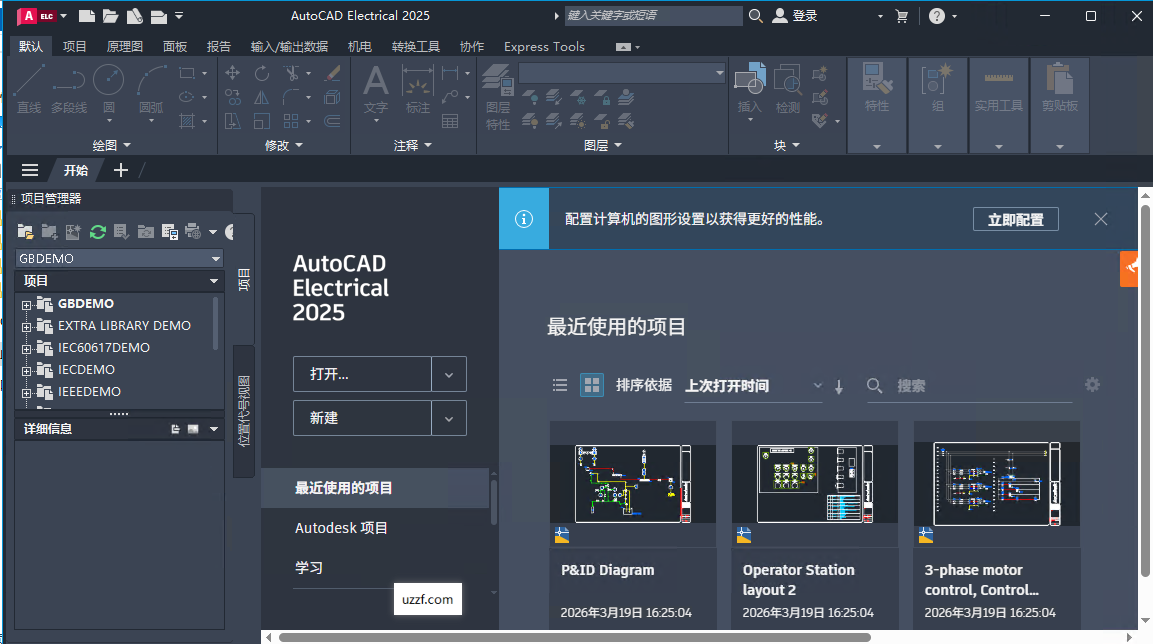

AutoCAD Electrical 2025电气版中文版报表生成自定义模板

AutoCAD Electrical 2025电气版中文版对电脑配置有什么要求？

配置项	最低要求	推荐配置
操作系统	Windows 10 64位	Windows 11 64位
处理器	2.5 GHz 双核	3.0 GHz 四核及以上
内存	8 GB	16 GB 或更高
显卡	1 GB 显存，支持DirectX 11	4 GB 显存，支持DirectX 12
硬盘空间	10 GB 可用空间	SSD 20 GB 可用空间
显示器分辨率	1920×1080	2560×1440 或更高
