亿图管道绘制P&ID软件电脑版是一款专为工业流程设计打造的绘图工具，无论是化工、电力还是制药行业的工程师，都能用它快速完成管道及仪表流程图（P&ID）的绘制。软件内置了丰富的阀门、仪表、管道符号库，支持智能连线与自动对齐，让复杂的工艺流程变得清晰直观。软件界面友好，上手难度低，同时提供云端协作与模板套用，大幅提升设计效率。亿图管道绘制P&ID软件电脑版兼容Visio文件格式，支持导出多种常用图片与PDF格式，方便团队共享与交付，是流程设计领域的高效之选。

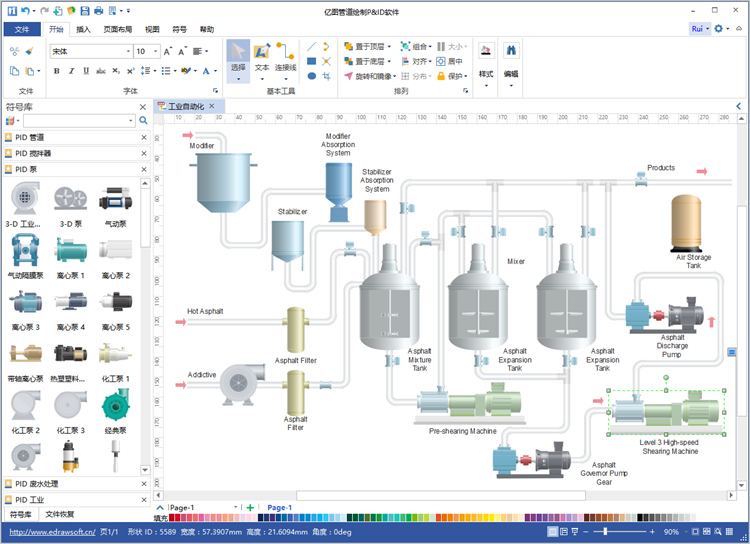

亿图管道绘制P&ID软件管道流程图设计功能界面

亿图管道绘制P&ID软件怎么新建项目并设置绘图区域？

1. 打开亿图管道绘制P&ID软件电脑版，在欢迎页点击“新建”按钮，选择空白绘图或从模板库中挑选一套P&ID模板。

2. 在弹出的“绘图设置”窗口中，输入项目名称，并设置图纸尺寸，推荐选择A3横向，便于容纳复杂流程。

3. 设置绘图比例，默认1:1即可，若需打印，可调整缩放比例。

4. 点击“确定”后，进入主工作区，此时左侧会自动弹出符号库面板，包含管道、阀门、仪表等分类。

5. 若需要修改图纸属性，可在“页面布局”选项卡中重新调整尺寸、方向或背景颜色。

6. 建议先保存项目文件，点击快捷键Ctrl+S，选择保存路径，方便后续编辑。

亿图管道绘制P&ID软件新建项目绘图区域设置

亿图管道绘制P&ID软件如何添加阀门和仪表符号？

1. 在左侧符号库中，展开“阀门”分类，浏览闸阀、球阀、蝶阀等不同种类。

2. 鼠标左键选中需要的阀门符号，按住拖拽到画布中的管道线上，松开鼠标即可放置。

3. 选中已放置的阀门，拖动四周的控制点可以调整大小，旋转手柄可改变角度，使其与管道方向一致。

4. 添加仪表时，在符号库中进入“仪表”分类，拖拽压力表、流量计等符号到合适位置。

5. 用“连接线”工具将阀门、仪表与管道连接，软件会自动生成直角折线，保持图面整洁。

6. 双击符号可打开属性窗口，填写设备位号或技术参数，数据会同步显示在图纸上。

亿图管道绘制P&ID软件阀门仪表符号添加方法

亿图管道绘制P&ID软件如何导出PDF和图片？

1. 完成图纸设计后，点击左上角“文件”菜单，选择“导出”选项。

2. 在导出格式列表中，选择“PDF”，适合用于打印或发给客户审阅。

3. 若需要插入到Word或PPT中，则选择“图片”格式，比如PNG或JPG，注意PNG支持透明背景。

4. 在导出设置中，可以调整分辨率，建议选择300dpi保证打印清晰度。

5. 点击“导出”按钮，选择保存目录，即可生成文件。此外，软件还支持导出为Visio的VSDX格式，方便与其他同事协作。

6. 如果只导出部分区域，可以先用框选工具选中目标，再执行导出，软件会提示“仅导出所选内容”。

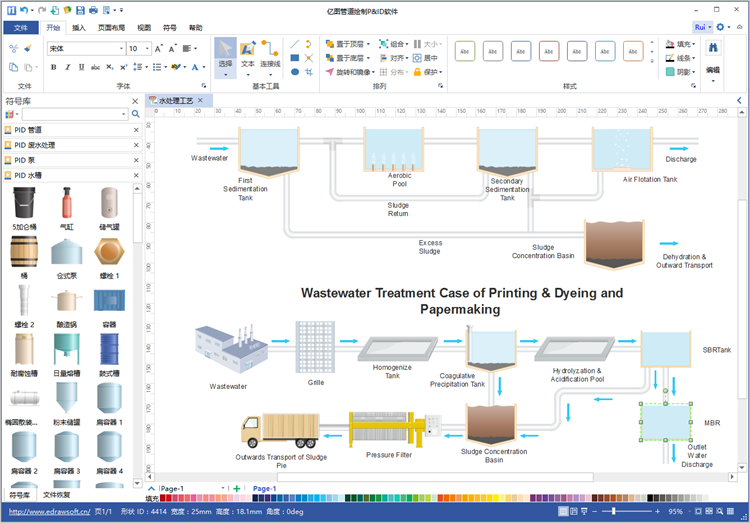

亿图管道绘制P&ID软件导出PDF 图片格式

亿图管道绘制P&ID软件运行需要什么电脑配置？

为保证亿图管道绘制P&ID软件电脑版流畅运行，建议您的电脑满足以下配置要求：

1. 操作系统：Windows 10/11 64位系统，不支持Windows 7以下版本。

2. 处理器：Intel Core i3或AMD同级别处理器，复杂图纸建议i5及以上。

3. 内存：至少4GB，推荐8GB以上，处理大型流程图时内存占用较高。

4. 硬盘：安装需要500MB可用空间，推荐SSD固态硬盘提升加载速度。

5. 显卡：集成显卡即可，但若开启硬件加速，建议使用独立显存1GB以上的显卡。

6. 显示器：建议分辨率1920×1080，以获得最佳显示效果。

配置项	最低要求	推荐配置
操作系统	Windows 10 64位	Windows 11 64位
处理器	Core i3	Core i5及以上
内存	4GB	8GB以上
硬盘空间	500MB	1GB SSD
显卡	集成显卡	独立1GB显卡
