电工接线通是一款专为电工学习者、职业院校学生及自动化从业者打造的电路学习与仿真工具。它提供了家庭电路工坊和工业电路工坊两大实操环境,用户可自由搭建线路、连接元器件并实时观察运行状态。软件不仅支持可运行的原理图绘制,还内置了西门子与三菱风格的PLC梯形图编程调试功能,并能将程序下载至虚拟PLC元件,实现接线、程序与设备状态的联动仿真。此外,丰富的接线练习、理论题库和错题收藏功能,能够有效辅助日常学习与备考。无论是入门新手还是进阶用户,都能通过这款软件将抽象的电工理论转化为直观的实践体验,是提升电工技能的高效助手。

电工接线通怎么用?新手入门教程
1. 从本站下载并安装电工接线通App,安装完成后打开软件,首次进入会看到主界面,包含“电路工坊”、“原理图”、“PLC编程”等主要功能入口。
2. 点击“家庭电路工坊”或“工业电路工坊”,进入后可以看到左侧的元器件库,右侧为空白画布,底部有运行/停止按钮。
3. 从元器件库中拖拽需要的电气元件(如开关、灯泡、接触器、按钮等)到画布上,通过点击元件端子和线路工具进行连线,构建完整的电路。
4. 连线完成后,点击底部的“运行”按钮,电路即通电,观察灯泡是否点亮、接触器是否吸合等状态变化,从而验证电路设计是否正确。
5. 若需修改电路,点击“停止”按钮后,可继续调整元件位置、修改连线,或删除错误线路,操作非常灵活。

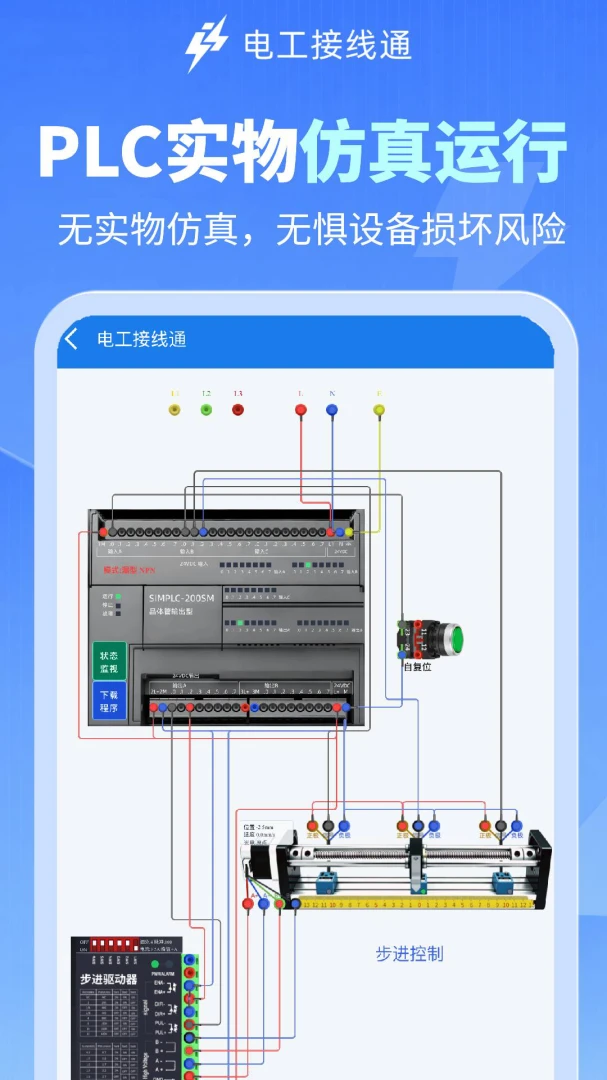

6. 对于PLC仿真,切换到“PLC编程”模块,编写梯形图程序,点击“下载”即可将程序传输到工坊中的PLC元件,配合外部按钮、传感器等实现联动控制。
电工接线通原理图怎么运行?
1. 在电工接线通主界面点击“原理图”模块,新建或打开一张已有的原理图文件。
2. 使用左侧符号库中的电气符号(如线圈、触点、电机等)绘制原理图,注意正确连接各元件引脚的导线。
3. 绘制完成后,点击工具栏中的“运行”图标,原理图进入仿真模式,此时可通过点击开关符号来模拟通断。
4. 观察运行过程中电流路径的显示和元件状态变化,例如线圈得电、触点闭合,从而理解控制逻辑。
5. 若要停止仿真,点击“停止”按钮即可,原理图会恢复到初始状态,方便再次修改和调试。

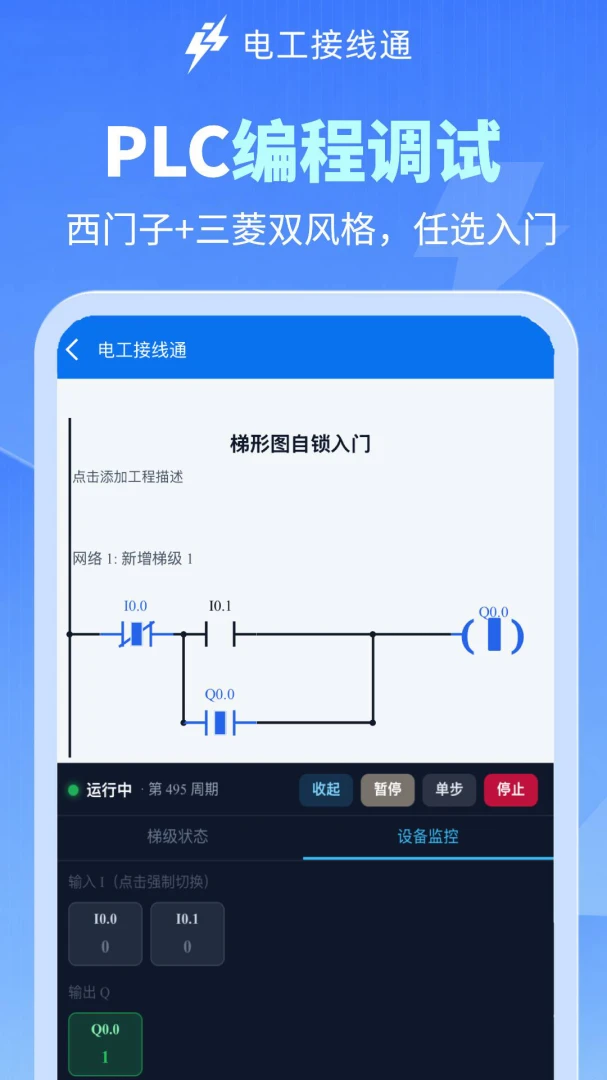

电工接线通PLC梯形图怎么编写和调试?
1. 打开电工接线通,进入“PLC编程”界面,选择“西门子风格”或“三菱风格”的梯形图编辑器。
2. 在编辑区内,从指令列表中选择常开触点、常闭触点、线圈、定时器等指令,拖拽到梯形图行中。
3. 通过点击指令元件设置其操作数(如输入继电器X0、输出继电器Y0等),并按照控制要求串联或并联指令。
4. 编写完成后,点击“编译”检查程序是否有语法错误,若有错误根据提示修改。
5. 编译通过后,点击“调试”按钮,可在软件内模拟运行梯形图,观察各触点和线圈的实时通断状态。
6. 确认程序逻辑正确后,点击“下载”将程序写入电路工坊中的PLC元件,然后切换到工坊场景,配合实际接线进行联动仿真验证。
电工接线通接线练习怎么用?
1. 在主界面选择“接线练习”模块,里面提供了不同难度的接线任务,如电动机正反转控制、星三角启动等。
2. 选择一个练习任务,进入后会有任务说明和电路要求,按照要求在元件区选取合适的元器件。
3. 将元器件拖入工作区,参照原理图或任务提示进行正确接线,确保每根导线连接到正确的端子上。
4. 接线完成后,点击“检查”按钮,系统会自动检测线路连接是否正确,并给出错误提示。
5. 根据检查结果,排查并修正错误线路,直到全部正确,即可完成练习,并查看得分和评价。
6. 通过多次练习,可以逐步掌握不同电路的实际接线方法和常见故障排查技巧。
电工接线通有哪些学习资源?

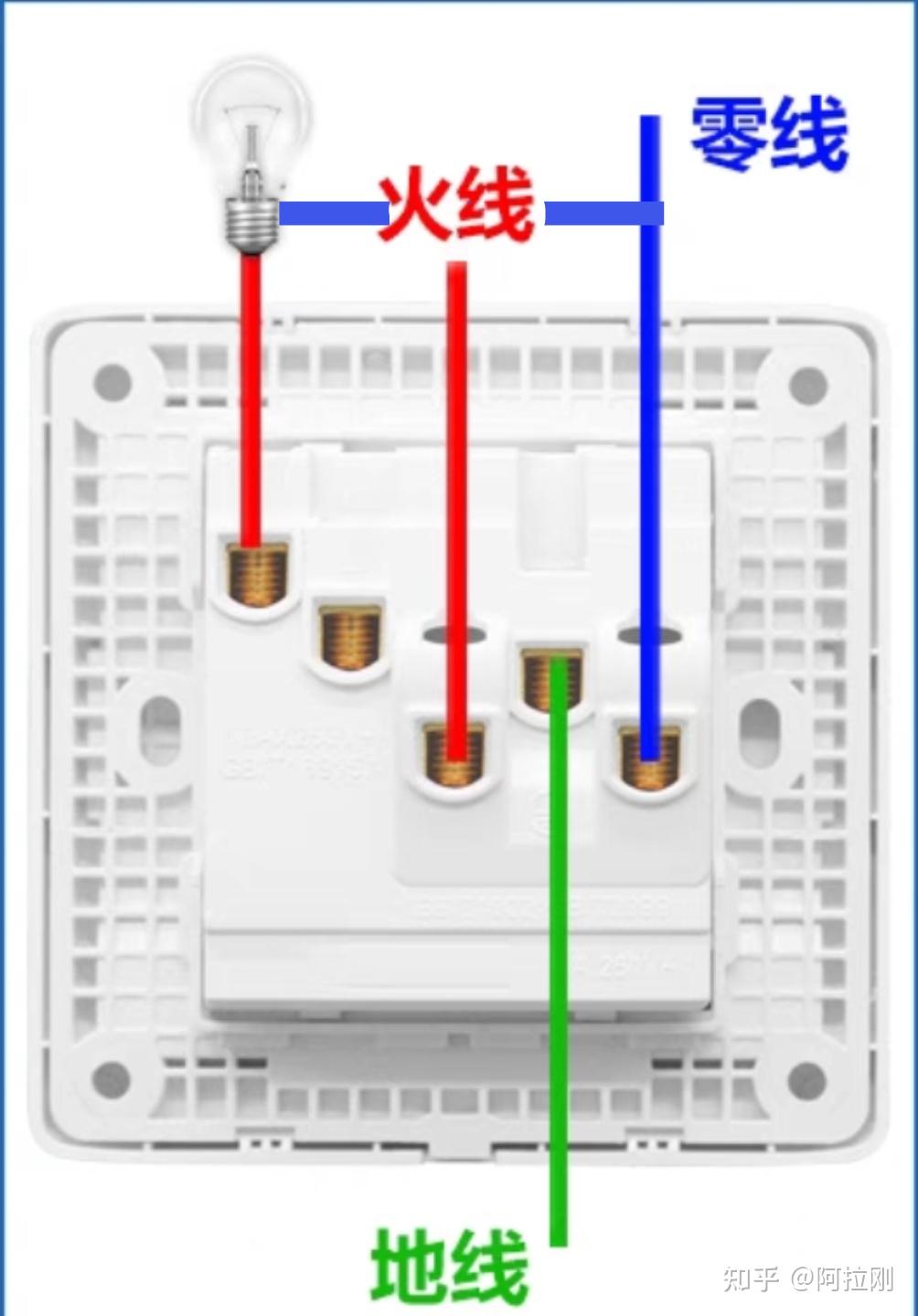

1. 电工接线通内置了“实物接线学习”板块,提供大量高清实物接线图和操作演示,帮助用户理解真实电气元件的接线方式。
2. 软件附带了低压电工理论题库,包含选择、判断等多种题型,覆盖电工基础、安全用电、电机控制等知识点。
3. 用户可以在做题过程中将易错题、难题收藏到“错题本”,方便随时复习巩固薄弱环节。
4. 软件支持保存个人设计的电路图、原理图和PLC程序,并可以浏览其他用户分享的学习作品,借鉴优秀设计思路。
5. 通过“资源学习”模块,还能找到更多关于电工技术、自动化控制的扩展资料和案例,满足不同层次的学习需求。
